Một trong những yếu tố ảnh hưởng lớn tới hiệu suất và phạm vi đọc của RFID là anten. Bài viết dưới đây sẽ hướng dẫn cách lắp đặt anten RFID giúp tối ưu phạm vi đọc và hiệu suất đọc của hệ thống.
Các yếu tố cần quan tâm khi lắp đặt anten RFID

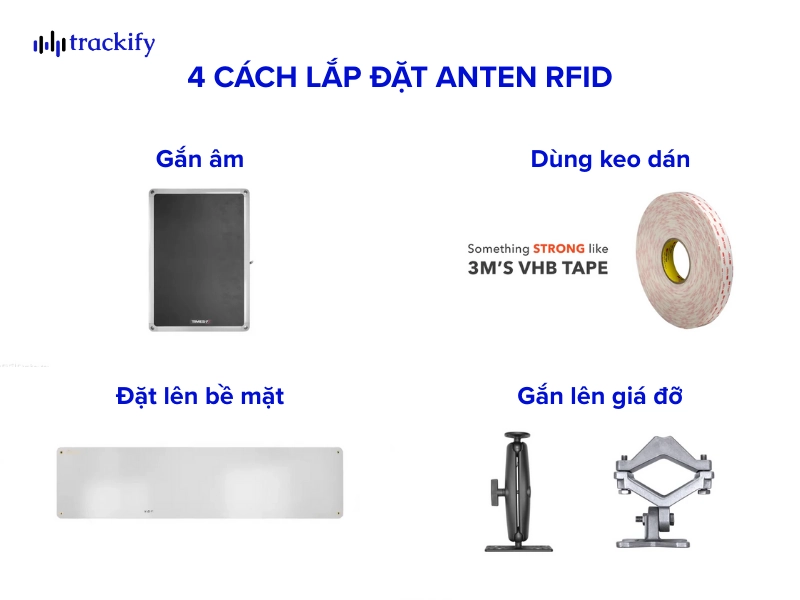

Có 4 cách lắp đặt anten RFID cho hệ thống gồm:
- Gắn âm, gắn chìm (Gắn sát bề mặt);
- Dùng keo dán, chất kết dính;
- Đặt trên bề mặt phẳng (mặt bàn, kệ sách);
- Gắn vào tường hoặc gắn lên giá đỡ RFID.
Trong đó, cách anten lên giá đỡ hoặc lên tường là phương pháp phổ biến nhất. Khi thực hiện gắn anten RFID theo phương pháp này, doanh nghiệp cần cân nhắc các yếu tố dưới đây.
Phụ kiện lắp đặt anten RFID

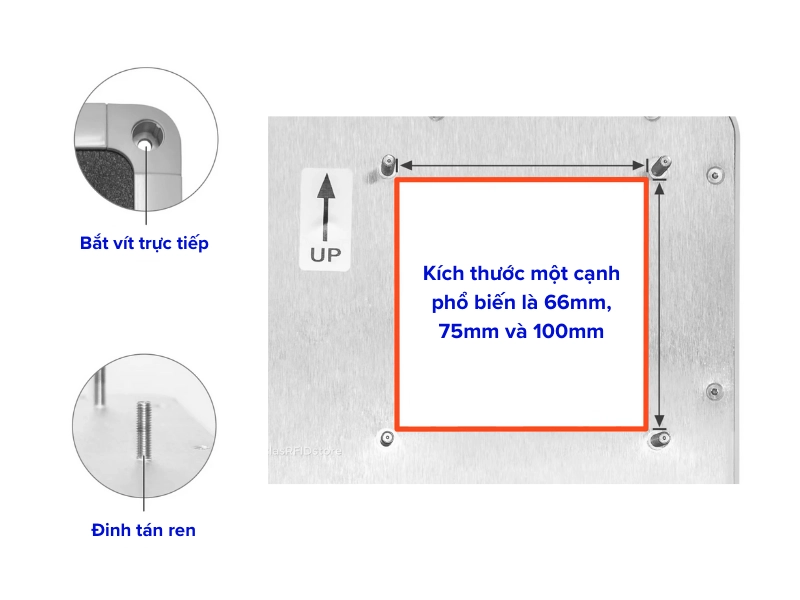

Mặt sau của các ăng ten thường có các lỗ để bắt vít trực tiếp lên tường hoặc một bộ đinh tán ren. Nếu sử dụng bộ đinh tán ren để gắn, cần đảm bảo kích thước của giá đỡ phù hợp với khoảng cách giữa các chân ren của anten. Các chân ren thường được bố trí thành hình vuông với kích thước một cạnh phổ biến là 66mm, 75mm và 100mm.

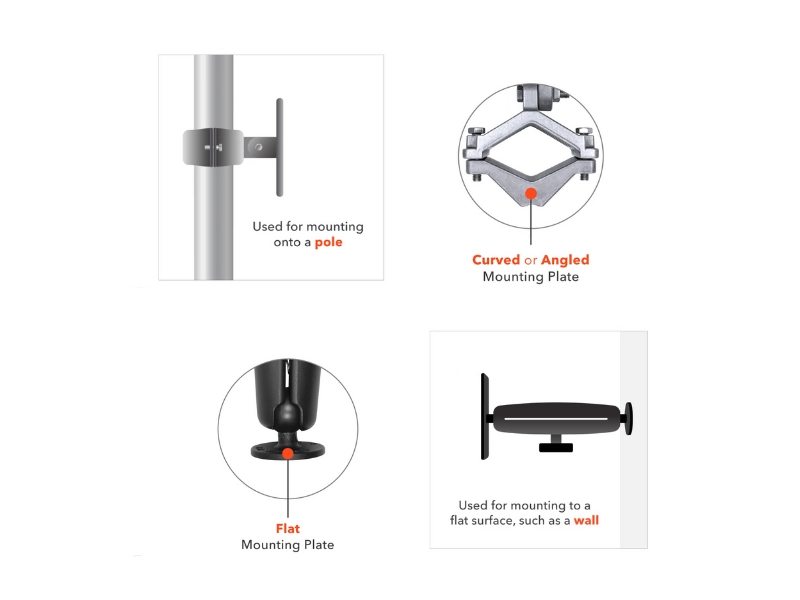

Tấm gắn anten/ Giá đỡ anten
Giá đỡ ăng-ten RFID có nhiều kích thước, hình dạng, mẫu lỗ gắn và khả năng chịu tải khác nhau. Một số loại giá đỡ phổ biến gồm: EZ-M-9, MTI MT-120018, MTI MT-120018/A. Khi xem xét lựa chọn tấm gắn anten, cần lưu ý về mẫu lỗ gắn và khả năng chịu tải của tấm gắn.
Độ cao và góc lắp đặt anten
Khi lắp đặt anten RFID, ngoài việc đảm bảo phần cứng và giá đỡ phù hợp với anten, doanh nghiệp cần đảm bảo 4 yếu tố sau để tối ưu hiệu suất đọc và phạm vi đọc của hệ thống.
Vị trí đặt anten
Vị trí đặt ăng-ten cần được lựa chọn phù hợp để đảm bảo phạm vi đọc. Ví dụ như hệ thống RFID trong quản lý kho, anten RFID có thể được đặt tại cổng ra vào của kho để tự động hóa quy trình nhập xuất.
Chiều cao và góc nghiên của anten
- Chiều cao của anten: Chiều cao phù hợp sẽ giúp mở rộng phạm vi đọc và đảm bảo tỷ lệ đọc tốt nhất;
- Góc nghiêng/độ nghiêng của anten: Góc anten sẽ tối ưu sóng vô tuyến truyền từ anten tới các thẻ. Nếu anten gắn quá thấp hoặc góc gắn không phù hợp, vùng quét sẽ bị hạn chế, dẫn tới việc đọc sót thẻ.
Kiểm tra môi trường hoạt động
Cần khảo sát và đánh giá các yếu tố môi trường trước khi tiến hành thiết kế lắp đặt anten RFID:
- Xác định các chướng ngại vật, kim loại, chất lỏng trong môi trường: Kệ kim loại, bê tông, … sẽ phản xạ/tán xạ sóng vô tuyến. Sử dụng anten phân cực tròn để giảm thiểu tình trạng này;
- Xác định các nguồn gây nhiễu: Bộ định tuyến Wifi, thiết bị Bluetooth… hoạt động ở cùng dải tần số đều có thể gây xung đột với hệ thống RFID.
Hướng dẫn 5 bước lắp đặt anten RFID
Bước 1: Khảo sát địa điểm lắp đặt
Phân tích và trả lời các câu hỏi sau:
- Có máy móc, giá đỡ, thiết bị nào có thể chặn hoặc phản xạ sóng vô tuyến không?;
- Hướng di chuyển của thiết bị, hàng hóa, tài sản như thế nào? Làm rõ lộ trình di chyển của xe nâng, băng chuyền,…;
- Có những nguồn gây nhiễu nào? (Ví dụ như lò vi sóng, bộ định tuyến Wifi).
Bước 2: Lựa chọn anten RFID phù hợp
Anten RFID có nhiều loại với thiết kế, kích thước và tính năng khác nhau. Đối với những môi trường có tính chất khắc nhiệt như kho hàng, nhà máy sản xuất, hãy cân nhắc các yếu tố sau:
- Tiêu chuẩn IP của anten: IP67 trở lên sẽ có khả năng chống bụi, chống nước tốt hơn, sử dụng được trong môi trường chế biến thực phẩm hoặc ngoài trời;
- Khả năng chịu nhiệt: Với các xưởng đúc, kho lạnh, lựa chọn anten RFID hoạt động từ -40 độ tới 85 độ C;
- Khả năng chịu va đập, rung lắc.

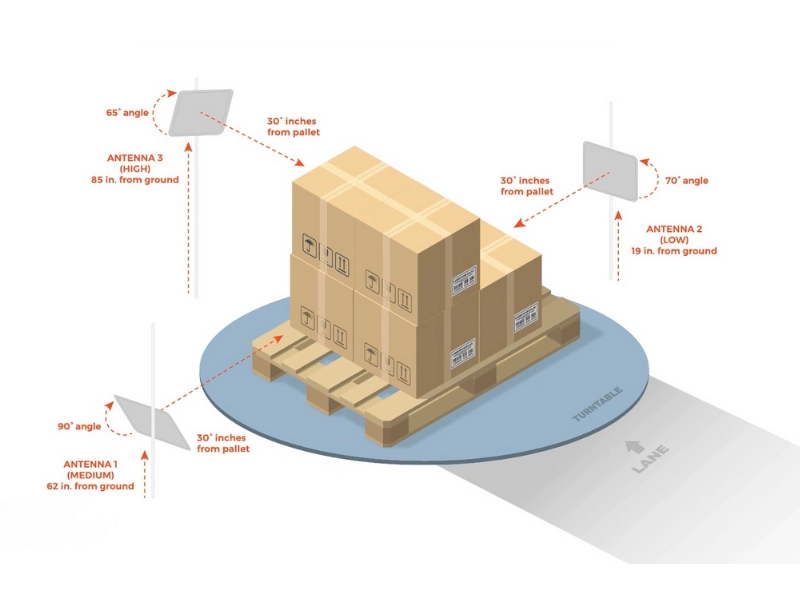

Bước 3: Xác định vị trí lắp đặt anten RFID
- Chiều cao: Lắp đặt anten ở độ cao 3-6 mét đối với khu vực cửa kho, hoặc thấp hơn từ 1-2 mét đối với băng chuyền. Với cửa kho có thể lắp đặt anten ở hai phía của lối vào để tối ưu vùng đọc;
- Góc nghiêng: Nghiêng anten từ 15-30 độ và hướng vào hàng hóa được gắn thẻ;
- Khoảng cách giữa các anten nên lớn hơn 3 mét để tránh hiện tượng chồng tín hiệu;
- Khoảng cách giữa anten với tường hoặc giá đỡ kim loại ít nhất từ 50cm;
- Đặt anten RFID ở góc nghiêng 45 độ so với các vật chứa chất lỏng để hạn chế tình trạng bị hấp thu tín hiệu.
Bước 4: Tối ưu hiệu suất và cáp nối
- Chiều dài cáp nối anten nên dưới 30m để tránh hao phí điện năng;
- Dùng ống bọc cao su để bịt kín các đầu nói nhằm ngăn hơi ẩm và bụi bẩn xâm nhập.
Bước 5: Kiểm tra và testing
- Kiểm tra tỷ lệ đọc: Quét hơn 100 thẻ RFID ở các vị trí và hướng khác nhau. Tỷ lệ đọc cần đạt được là 98% trở lên;
- Kiểm tra khả năng chịu tải: Đưa vào các thiết bị và tài sản thực tế (xe nâng, pallet,…) để kiểm tra hiệu quả của anten RFID;
- Điều chỉnh vị trí hoặc góc độ của anten để đảm bảo hiệu suất đọc thẻ.
Trong thực tế, mỗi môi trường hoạt động và tính chất sản phẩm khác nhau sẽ ảnh hưởng tới phạm vi và tốc độ đọc của RFID theo các cách khác nhau. Không có một tiêu chuẩn nào có thể áp dụng cho mọi hệ thống RFID.
Để triển khai hệ thống RFID thành công, doanh nghiệp cần tiến hành lên kế hoạch và thử nghiệm để xác định vị trí và cách lắp đặt anten RFID phù hợp nhất cho mình.
